刨花屑餅機
一、設備簡介
在鑄鋼件或金屬零部件加工過程中會產生大量的金屬刨花，不僅加工難度大，而且利用程度低，傳統的銷售方法，不僅利潤低，而且存在一定污染問題，將金屬刨花壓制成餅塊，不僅可節約存儲空間，還可提高金屬屑的附加值，將其成型產品銷售給鋼鐵廠，還可提高冶煉率，降低冶煉成本。
二、設備技術參數
|
型號 |
餅塊尺寸 |
餅塊密度（T/M³） |
塊重（Kg） |
功率（KW） |
塊/分鐘 |
備注 |
|
Y83-200-1 |
Φ80-100 |
4.0-5.2 |
2-3 |
15 |
2-3 |
手動快速 |
|
Y83-315-1 |
Φ100-120 |
4.2-5.5 |
2-4 |
15-2 |
4-5 |
帶電腦全自動 |
|
Y83-400-1 |
Φ110-140 |
4.2-5.5 |
3-5 |
22-30 |
4-5 |
|
|
Y83-500-1 |
Φ120-150 |
4.5-5.5 |
5-8 |
37 |
3-5 |
|
|
Y83-630-1 |
Φ130-160 |
4.6-5.5 |
6-9 |
60 |
3-4 |
三、設備優勢特點
1、屑餅機采用液壓傳動，閥塊高度一體化，通徑大，系統壓力損失小，密封性能好;
2、采用插裝閥、電液比例閥和獨特的油路設計，使液壓系統性能完善，即使在長期重載下工作，系統也不會失力;
3、系統采用預卸料裝置，完全消除了液壓沖擊;
4、先進的快速設備，確保屑餅機的生產效率;
5、電氣部分采用進口plc全自動控制系統，抗干擾能力強，故障率低;
6、液壓泵站采用集成閥組和大通徑組裝閥，降低系統油溫，提高系統穩定性;
7、框架部分采用整體鑄鋼件，防止鋼板焊件開裂，提高設備的可靠穩定性和使用壽命;
8、油缸采用串聯油缸，提高了運動速度和生產效率。
四、設計結構

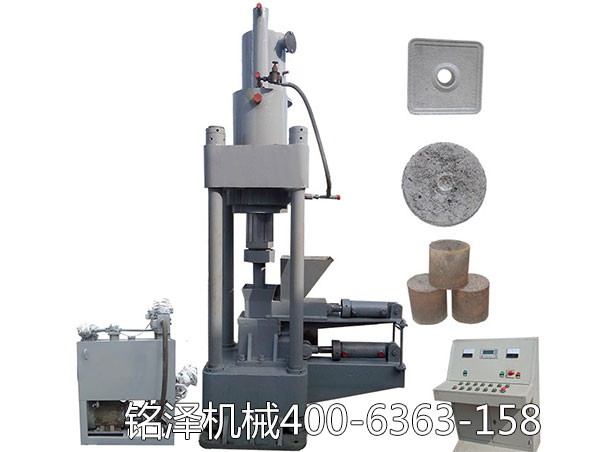

刨花屑餅機主要由以下部分組成：
1、主機
由機架、主液壓缸、布料液壓缸、推塊液壓缸、模框、模具、壓頭等組成;
機架部分上下橫梁和立柱組成，上下橫梁均采用整體鑄鋼件，上下橫梁通過內外螺母與四根立柱連接，承受工作張力;
主液壓缸無鑄鋼件和隱患，確保設備的使用壽命和安全，支模架、模具、壓頭等由專業設計，加工能力強，是設備優良品質的保證，模具和屑餅機的沖頭均采用高強度耐磨鋼，可快速更換，前端裝有耐磨的沖床壓圈，便于拆卸和安裝，延長了屑餅機的使用壽命，相關零件在必要的零件中經過特殊硬化或鍛造;
2、液壓站：由電動機、液壓泵、泵保護裝置、專業控制閥組和連接塊壓力機的管路系統組成，設計合理，質量穩定，配備冷卻系統，避免因油溫過熱而導致設備連續運行;
3、控制臺：由電氣系統和PLC控制系統組成，配有可調文字顯示，動作順序及每次動作時間完全由PLC系統控制，操作人員可隨時調整，方便、快捷、簡便。

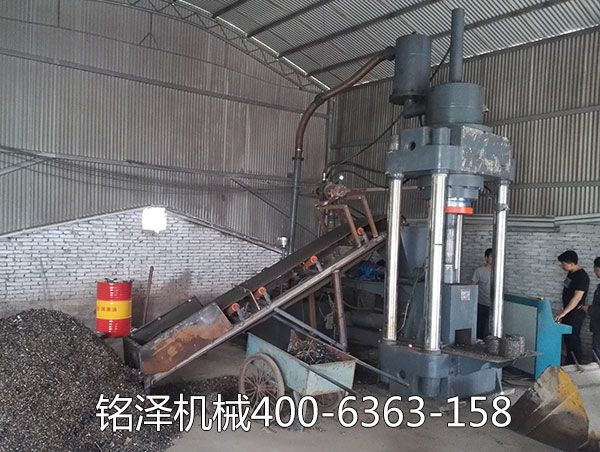

五、客戶現場
